气相二氧化硅对UV光固化漆增稠触变性影响

　　在UV光固化涂料的配方体系中，流变性能是决定产品施工性、储存稳定性与最终外观的核心指标之一。而增稠与触变性能，恰是流变体系的“左右手”——增稠性保障涂料的抗流挂能力，触变性则平衡了施工时的流动性与静置时的稳定性。气相二氧化硅作为一种高性能流变助剂，其添加量如何影响UV光固化体漆的这两项关键性能?湖北汇富纳米材料股份有限公司技术人员利用HL-200在UV涂料中不同添加量下的实验数据，揭开了其中的规律。

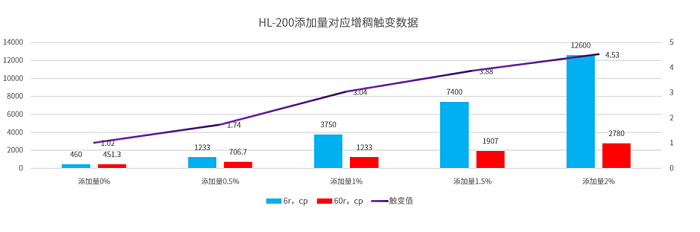

图1

　　根据图1实验数据，随着HL-200气相二氧化硅添加量的递增(0%、0.5%、1%、1.5%、2%)，涂料的粘度呈现显著的系统性变化。在低剪切速率(6rpm)下，粘度从基础的460cP急剧上升至12600cP，增幅近80倍;而在高剪切速率(60rpm)下，粘度从451.3cP增长至2780cP，增幅约5.2倍。触变值则从1.02到4.53大幅提升，触变性显著增强。

　　这一数据变化并非简单的线性增长，而是揭示了气相二氧化硅在涂料体系中构建网络结构的能力。在静止或低剪切状态下，气相二氧化硅颗粒通过表面的硅羟基形成氢键网络，将涂料体系“锁定”为高粘态，有效防止颜料沉降和施工过程中的流挂;而在高剪切作用下(如搅拌、喷涂)，氢键网络被破坏，粘度迅速下降，赋予涂料良好的施工流平性。剪切力移除后，氢键网络重新形成，粘度恢复，形成“剪切稀化-结构恢复”的流变循环。

　　在实际应用中，UV光固化漆常面临垂直面施工流挂、颜料悬浮稳定性、印刷适应性等多重要求。通过精确地控制添加量，可灵活调节涂料流变曲线，满足多样化场景需求：

　　添加量0.5%-1%：适用于需要适度触变、兼顾流平与防沉降的通用型涂料;添加量1.5%-2%：适用于高固含、高颜料体系，或需要强抗流挂的立面、凹凸面涂装。

　　气相二氧化硅在UV光固化体系中的作用，远不止于“增稠”，它赋予涂料一种对环境应力智能响应的能力，使液态材料在流动与定型之间从容切换。从460cP到12600cP，不仅是数字的跳跃，更是材料科学在微观结构设计与宏观性能调控上的生动体现。

　　在现代涂料工业向着绿色、高效、功能化发展的今天，如HL-200这样的流变助剂，正以其低调而关键的角色，推动着涂装技术向更高精度、更强适应性的方向演进。它提醒我们：最巧妙的技术往往隐藏于物质的相互作用之间，而科学的魅力，正在于将这些微观的“智慧”，转化为可见、可触、可用的美好体验。
