气相二氧化硅添加量对环氧胶粘剂增稠触变性影响

　　在现代高分子材料科学中，环氧胶粘剂因其优异的粘接强度、良好的耐热性、化学稳定性和电绝缘性能，广泛应用于电子封装、航空航天、汽车制造及建筑结构等领域。然而，环氧树脂体系本身存在流动性差、施工难度大等问题，尤其在精密装配或垂直面施胶过程中易出现流挂现象，限制了其应用范围。为解决上述问题，常通过添加功能性填料如气相二氧化硅(fumed silica)来调控胶粘剂的流变行为。湖北汇富纳米材料股份有限公司技术人员基于实验数据，系统分析不同添加量的气相二氧化硅(HB-139)对环氧胶粘剂粘度与触变性能的影响，并深入探讨其作用机理与发展趋势。

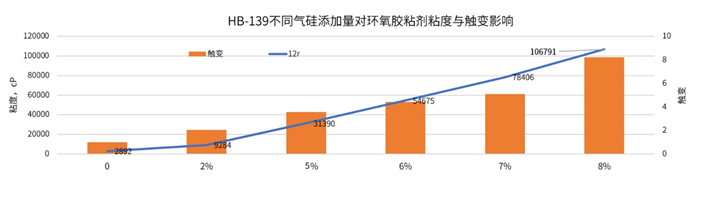

　　图1展示了在环氧胶粘剂体系中加入不同质量分数的气相二氧化硅(HB-139)后，体系粘度(单位：cP)和触变指数变化趋势，以评估气相二氧化硅在低剪切速率下的静态粘度及高剪切速率下的流动特性。实验共设置六个梯度：0%、2%、5%、6%、7%和8%气相二氧化硅添加量。从图表可见，随着气相二氧化硅含量的增加，环氧胶粘剂的粘度呈现显著上升趋势，而触变性能也随之增强，二者均表现出强烈的正相关关系。

图1

　　从粘度变化趋势来看：

　　未添加气相二氧化硅时，体系粘度极低(接近2892 mPa·s)，几乎无结构强度，无法满足多数施工场景需求。随着添加量增至2%，粘度达到9284 mPa·s;至5%时粘度跃升至31390 mPa·s，增幅显著，表明网络结构逐渐增强并趋于完善。当添加量达到6%时，粘度继续升高至46396 mPa·s;至8%时粘度急剧攀升至106791 mPa·s，较初始值增长约37倍，说明过高的添加量会导致网络结构过于致密，体系趋向于凝胶态，流动性大幅下降。

　　从触变性变化来看：

　　触变指数随气相二氧化硅添加量的增加而逐步提升，添加量从0%增加到8%时，触变值从1变成8，是未添加气硅的8倍。这一现象的本质在于气相二氧化硅在环氧基体中的微观结构演化。未加填料时，树脂分子链自由运动，粘度恒定;引入纳米SiO₂后，其表面活性官能团与环氧树脂发生物理吸附或弱化学键合，形成动态的三维网络结构。在静止或低剪切条件下，该网络稳定存在，表现为高粘度;而在高剪切速率下(如搅拌或涂布过程)，网络被破坏，颗粒重新分散，粘度下降，实现剪切稀化。一旦外力撤除，网络又可迅速重建，恢复高粘度状态，从而体现典型的触变行为。

　　气相二氧化硅在环氧体系中的增稠触变效应本质上取决于其分散状态与网络构建能力。在低添加量下，颗粒分散较为稀疏，形成的网络较弱，粘度增长有限;随着添加量增加，颗粒间距离减小，氢键作用增强，形成贯穿体系的空间网络，粘度呈指数级上升。触变性的增强则源于该网络在外力下的可逆拆解与重建能力，添加量越高，网络密度越大，重建速度越快，触变指数也越高。

　　然而，当添加量超过一定阈值(如8%)，网络结构过于紧密，可能导致施工阻力增大，涂布困难，气泡难以排出，影响固化致密性，体系稳定性下降和成本增加等问题，因此，在实际应用中需根据具体施工方式(刮涂、灌注、喷涂等)和抗流挂要求，在粘度与触变性之间寻求平衡。

　　气相二氧化硅作为环氧胶粘剂中高效且经济的流变调控剂，其添加量对体系粘度和触变性具有系统性影响。通过精准调控，可实现从低粘度灌注胶到高粘度结构胶的多样化设计，满足不同工业场景的需求。在科技与制造深度融合的今天，对材料微观结构与宏观性能关联的深入理解，正是实现高性能胶粘剂自主设计与应用创新的基石。从实验室数据到产业化应用，每一步的科学把控都彰显着材料工程在“小颗粒”中谋“大性能”的智慧与追求，也为未来智能材料与绿色制造的发展提供了重要的技术支撑。
